PARETI

Le pareti strutturali X-LAM sono composte da pannelli di abete rosso realizzati incollando tra loro 3 più strati di tavole essiccate. I pannelli così ottenuti possono avere dimensioni di 3 metri di altezza e da10 a 16 metri di base; lo spessore utilizzato parte da 100 mm. Ogni parete dell’edificio sarà formata da uno o più pannelli incastrati e spinati. Il collegamento angolare delle pareti avviene per mezzo di incastri continui bloccati con spine e viti.
I pannelli X-LAM hanno:
• spessore costante da 100 - 120 mm. fino a 180 mm.
• incastri alla base avvitati e spinati allo zoccolo o ai pannelli del piano sottostante
• incastri laterali per accoppiare i pannelli tra di loro
• ancoraggi molto robusti affidati non solo alle viti ma soprattutto a incastri continui
• Incastri sul lato superiore per l’alloggiamento di elementi strutturali o per la connessione dei pannelli del piano superiore
• listelli all’interno, detti “costoloni” per formare un vano tecnico verticale per impianti
I pannelli giungono in cantiere accatastati, imballati e numerati. Seguendo lo schema di montaggio, i pannelli di un piano, vengono posizionati in verticale; si puntella il primo pannello a cui si affianca il secondo, il terzo ecc. Tutti i pannelli andranno in sede per mezzo degli incastri previsti. La parete montata si fissa sia alla base che tra loro sui fianchi dei pannelli.

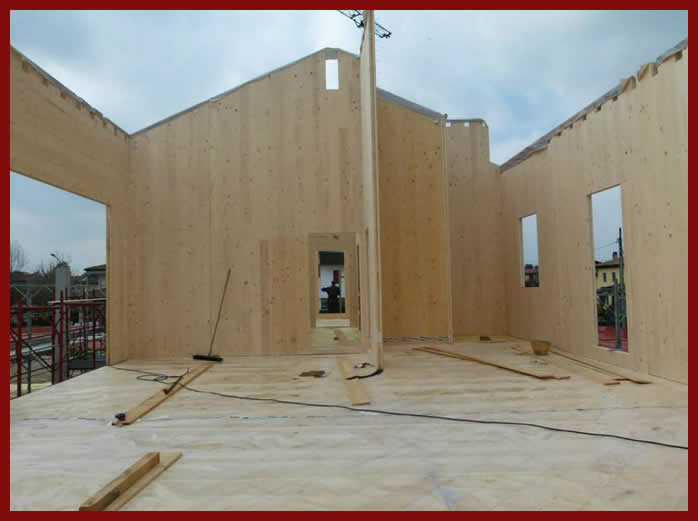

  • Pannelli edificio piano terra

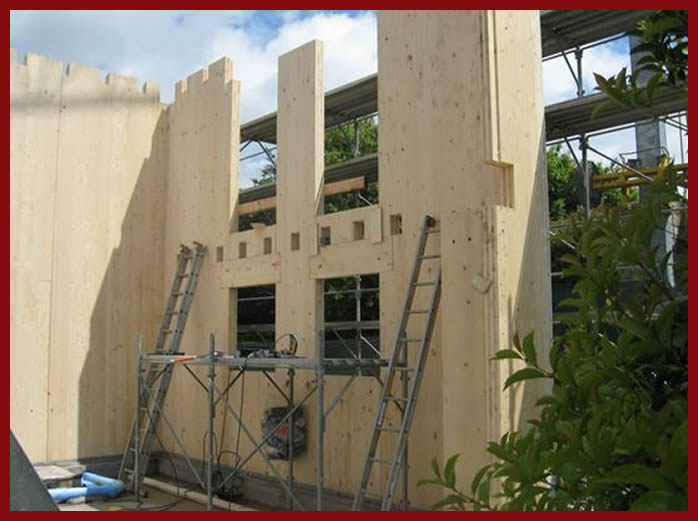

  • Struttura a due piani

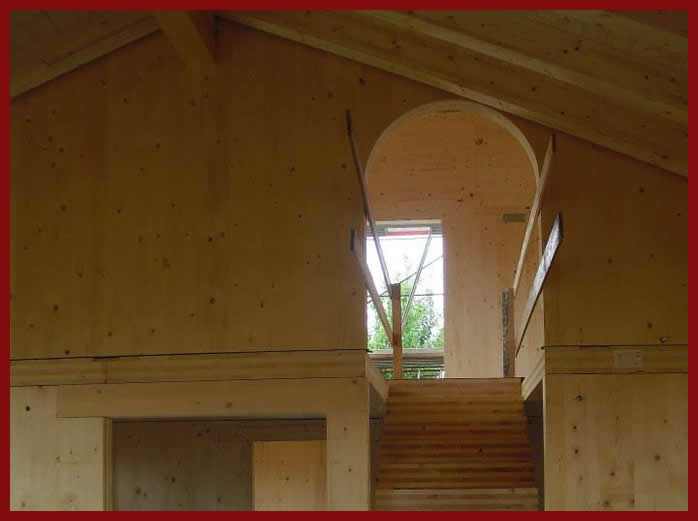

  • Interno struttura

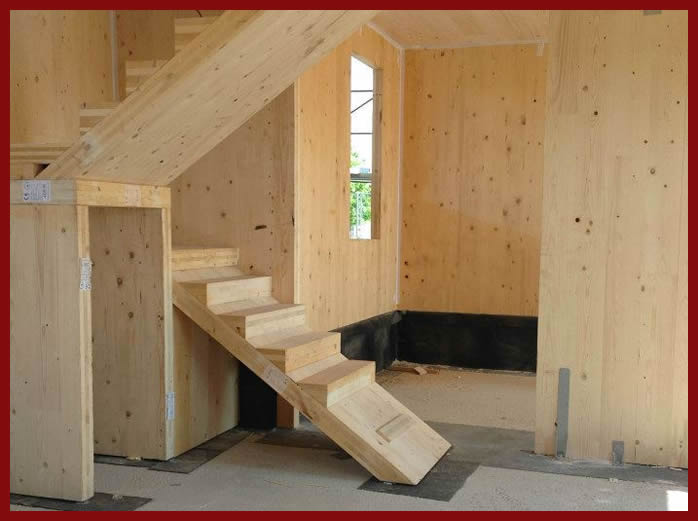

  • Struttura con scala
  • Coeprtura capriata

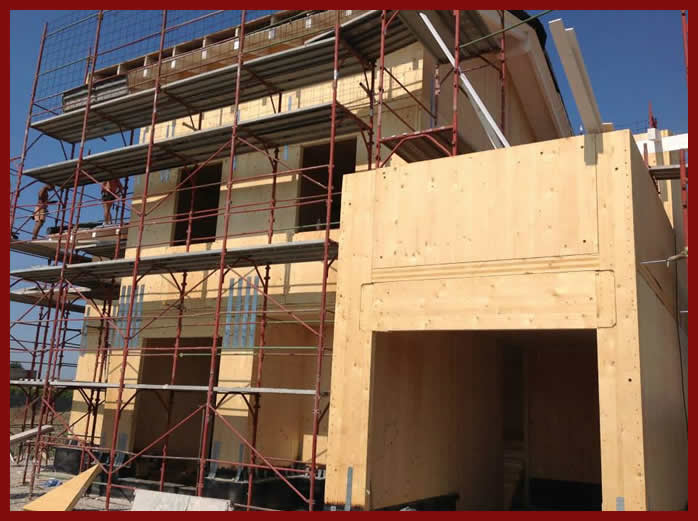

  • Esterno edificio

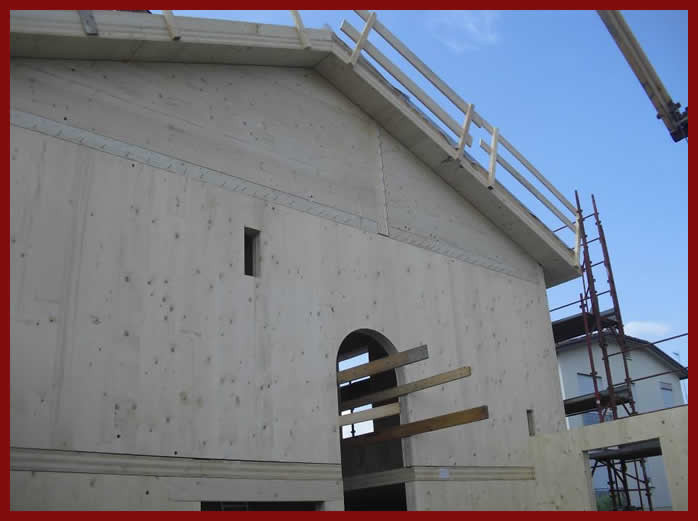

  • Parete esterna due piani

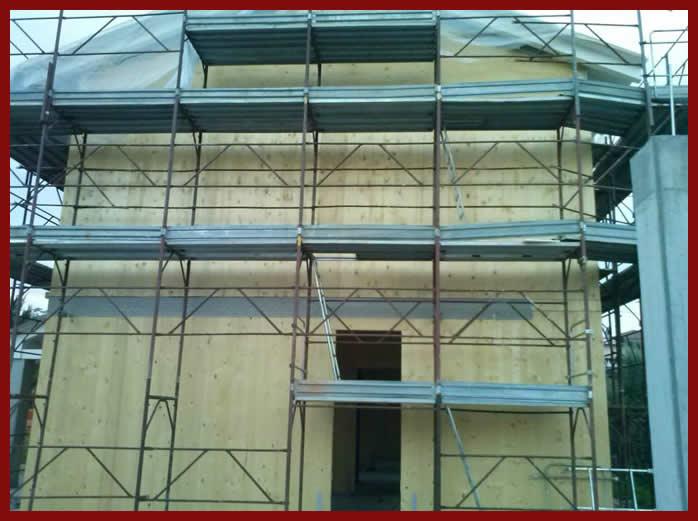

  • Esterno edificio

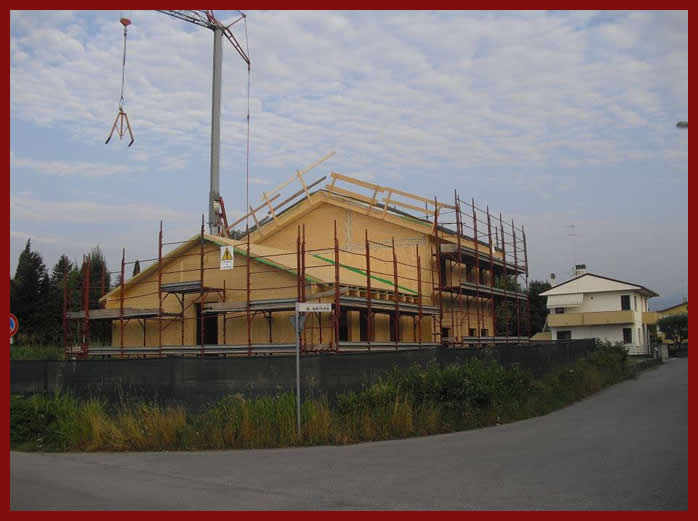

  • Edificio a doppio corno

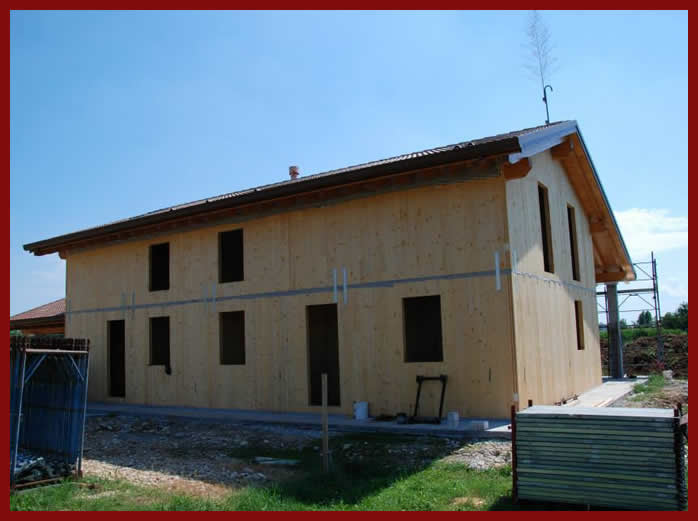

  • Esterno edificio
